系列介绍

为积极发挥科技保障作用，促进科技成果转化应用，上海市建设科技推广中心将一批新技术列入《上海市建设领域“十四五”重点推广应用新技术目录（第一批）》，主要包含以下五大技术领域：绿色低碳与生态城市、立体城市与地下空间综合利用、建筑工业化与智能建造、智慧城市与精细化管理、城市更新与安全韧性，共涉及技术36项。本系列将陆续介绍有关新技术。

智能控制整体钢平台模架

与大型施工机械集成造楼装备

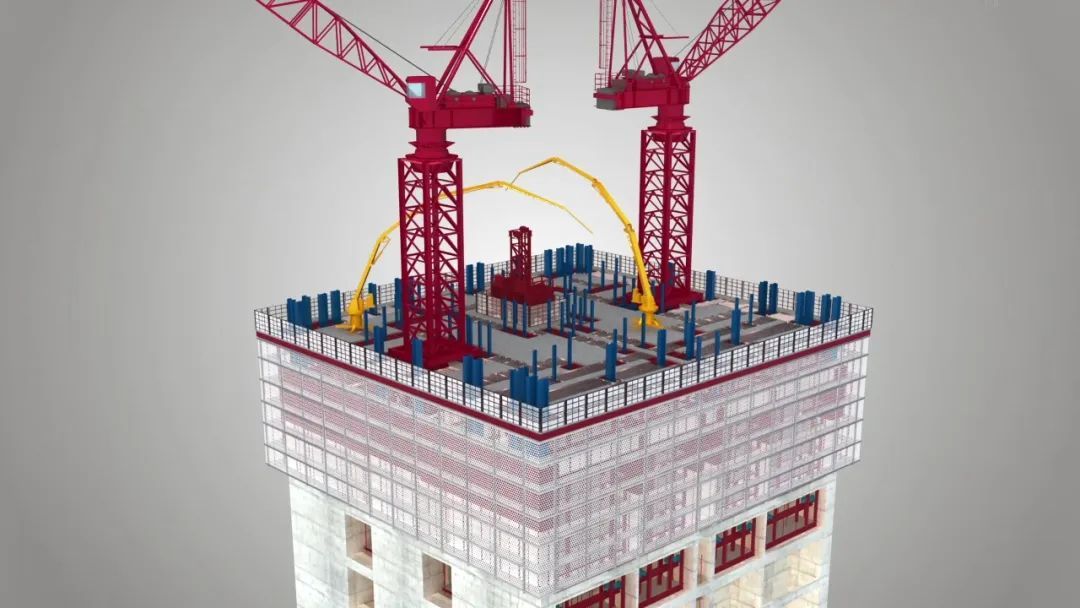

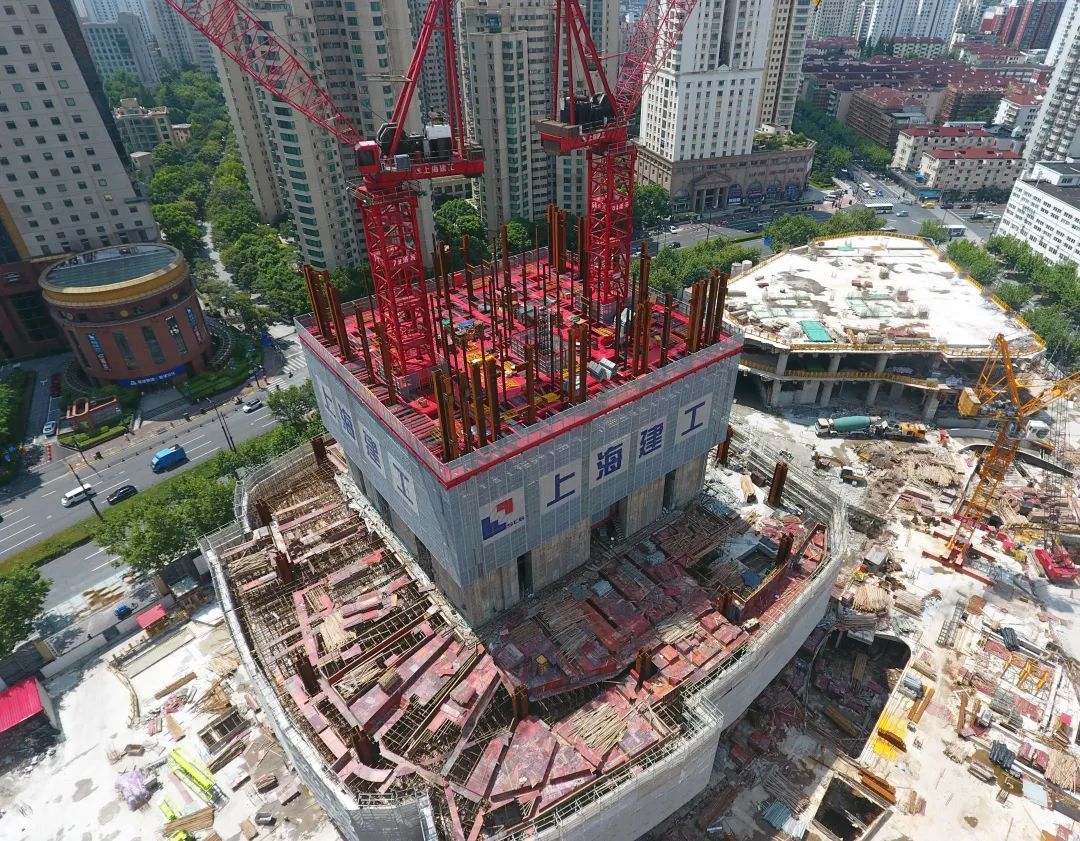

本市大型施工企业持续开展超高建造整体钢平台体系研发和技术攻关，自主研发了系列整体钢平台模架装备。智能控制整体钢平台模架与大型施工机械集成造楼装备由钢平台系统、吊脚手架系统、筒架支撑系统、大承载筒架支撑系统、钢梁爬升系统和模板系统共六部分组成。

智能控制整体钢平台模架与大型施工机械集成造楼装备采用筒架支撑系统与大承载筒架支撑系统相结合的结构体系，可实现整体钢平台模架与大型塔机一体化需求，施工中通过钢梁爬升系统与筒架支撑系统之间交替支撑，实现模架与大型塔机整体同步爬升。

钢平台系统在正常施工时位于混凝土结构施工区域的顶部，作为施工人员的操作平台及钢筋设备堆放场所。模板系统悬挂在钢平台框架底部，实现模板工程的作业需要。筒架支撑系统及大承载力筒架支撑系统支撑在混凝土结构侧向，用于传递智能控制整体钢平台模架与大型施工机械集成造楼装备及塔机全部荷载，实现装备的使用要求。为了更好地将塔机的竖向及弯矩荷载传递至混凝土墙体，设置了大承载力附墙支撑系统。大承载力附墙支撑系统包括大承载力竖向支撑装置及侧向支撑装置，分别用于承担塔机的竖向和弯矩荷载。

主要成果与创新点

该造楼装备集成附墙装置高承载力、施工平台及塔机集成协同化、复杂工况高适应性、作业与爬升施工控制智能化于一体，创建了超高层建筑爬升式整体钢平台模架及大型塔机一体化的工业化建造平台系统。

1、开发了高承载力整体钢平台模架结构体系、高承载力附墙装置，提出了整体爬升钢平台模架系统模块化设计、装配化施工方法，构建了大型集成组装式高承载力整体爬升钢平台模架系统，适应大型机械设备设施集成。

2、综合集成大型塔机循环配重、大型塔机与整体钢平台模架一体化、大型塔机新型支承系统与附墙装置等关键技术。

3、面向超高层结构核心筒墙体收分、结构体型变化、巨型劲性结构层等各类复杂工况，创建了集成造楼装备复杂工况下高适应性施工技术体系。

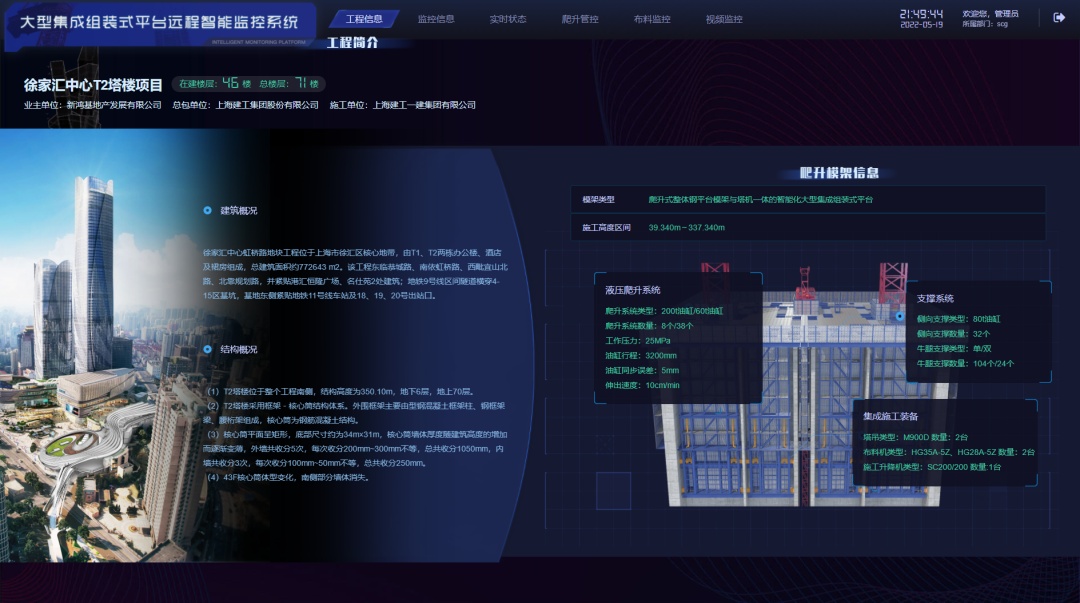

4、开发了集平台系统性状实时监测与智能调控、功能部件远程智能操控于一体的大型集成组装式远程智能控制的平台系统，提升了超高层建筑现场施工智能化水平。
